주요 제품 현황
주요 특징
- ✔︎ 고전류 대응 및 초고속 충전 기술(PD 대응) : 최대 5A의 정격 전류와 차세대 고속 전력 전송(Power Delivery)을 안정적으로 지원하여, 스마트폰, 노트북, 소형 가전부터 자동차 인포테인먼트 장치까지 빠르고 안전한 전력 공급 회로를 구현합니다.
- ✔︎ 다양한 실장 솔루션 및 기판 공간 최적화 : 초박형 디자인을 위한 침판형(Sink/중간 매립형), 부품 고밀도 배치를 위한 직립형(Vertical), 공간 절약형 측천형(Side Insert) 등 SMT 공정에 최적화된 다양한 패키지 옵션을 제공하여 PCB 공간 레이아웃 편의성을 극대화합니다.
- ✔︎ 뛰어난 신호 무결성과 낮은 접촉 저항 : 정밀 가공된 고전도성 구리 합금과 정밀 도금 처리로 접촉 저항을 40mΩ 이하로 제어했습니다. 고속 데이터 전송 및 고주파 신호 제어 시 노이즈를 차단하고 전압 강하 현상을 미연에 방지합니다.
- ✔︎ 우수한 절연성 및 내전압 설계 : 100MΩ 이상의 높은 절연 임피던스와 AC 100V 이상의 내전압 사양을 충족하여 가혹한 온도 변화나 고전력 부하 환경에서도 쇼트 및 절연 파괴 없는 전기적 안정성을 보장합니다.
Technical Specifications
| 항목 (Specification Item) | 주요 규격 및 성능 범위 (Value / Range) | 비고 (Remarks) |
|---|---|---|
| 제품 종류 (Product Type) |

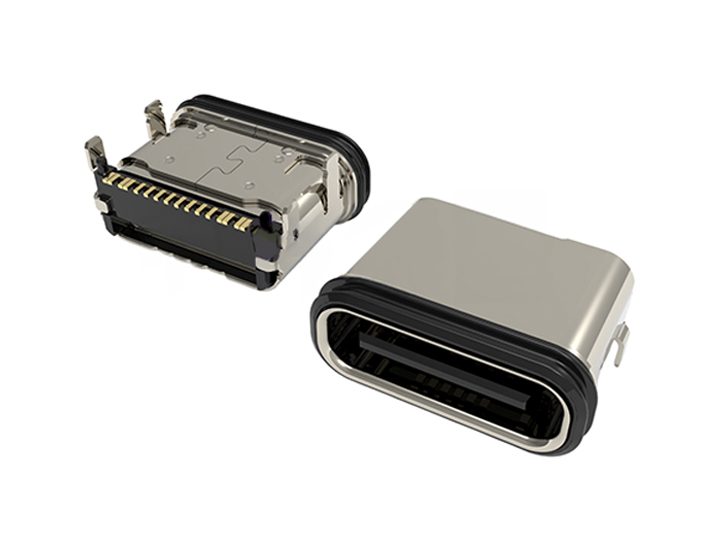

USB Type-C(방수형), USB 3.0/2.0, Micro USB, POWER 커넥터 |
기판 실장형 인터페이스 |
| 핀 구성 (PIN Configuration) |
24 PIN / 16 PIN / 14 PIN / 8 PIN / 6 PIN |
디바이스 사양별 선택 |
| 실장 방식 (Mounting Type) |
SMT (표면 실장형) DIP (관통형) Mixed(혼합) 타입 |
자동화 양산 라인 최적화 |
| 실장 레이아웃 (Layout Type) |
On Board, Mid-Mount, Vertical |
PCB 기판 맞춤형 매칭 |
| 정격 전류 (Rated Current) |
최대 5A (사양별 대전류 대응 가능) | 고속 충전 및 고성능 전원 지원 |
| 접촉 저항 (Contact Resistance) |
40 mΩ Max. | 신호 감쇠 및 발열 최소화 |
| 내전압 및 절연 (Voltage / Insulation) |
AC 100V / 100 MΩ Min. | 전기적 안전 표준 충족 |
Applications
- 모바일 및 스마트 디바이스 : 스마트폰, 태블릿 PC, 스마트 워치, 고성능 노트북의 C-Type 포트
- 웨어러블 및 소형 가전 : 소형 IoT 기기, 휴대용 빔프로젝터, 무선 이어폰 크래들 충전 회로
- 자동차 전장 (Automotive) : 차세대 차량용 인포테인먼트(IVI) 시스템, 고속 차량용 충전 모듈
- 산업용 제어 장치 : 소형 제어 보드, 스마트 팩토리 게이트웨이 기기 및 전원 인풋 모듈
FAQ
ZDT社 고정밀 Type-C 커넥터가 지원하는 실장 레이아웃(구조)에는 어떤 것들이 있나요?
제품군은 기판 두께를 줄여 초박형 디자인을 가능하게 하는 침판형(Sink Type), 표준적인 기판 실장을 위한 판상형(Top Mount), 수직 체결이 필요한 기기에 적합한 직립형(Vertical Type), 그리고 기판 측면에서 수평으로 체결하는 측천형(Side Insert Type)까지 바이어의 다양한 PCB 구조 설계에 최적화된 완전한 기계적 옵션을 제공합니다.
고속 충전 및 대전류 전원 공급 기기에 적용 시 열이나 전기적 안전성이 확보되나요?
네, 완벽히 확보됩니다. 당사 커넥터 제품군은 최대 5A의 정격 전류를 지원하도록 설계되었으며, 40mΩ 이하의 극도로 낮은 접촉 저항 사양을 가집니다. 이는 전류 유량 증가 시 발생할 수 있는 내부 발열을 최소화하고, 높은 절연 저항(100MΩ 이상)과 내전압 설계가 동반되어 대전류 PD 충전 환경에서도 뛰어난 안전성을 제공합니다.

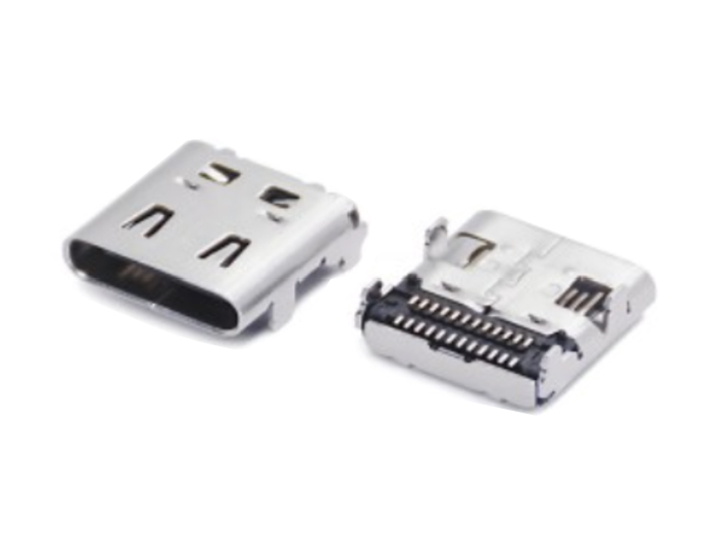

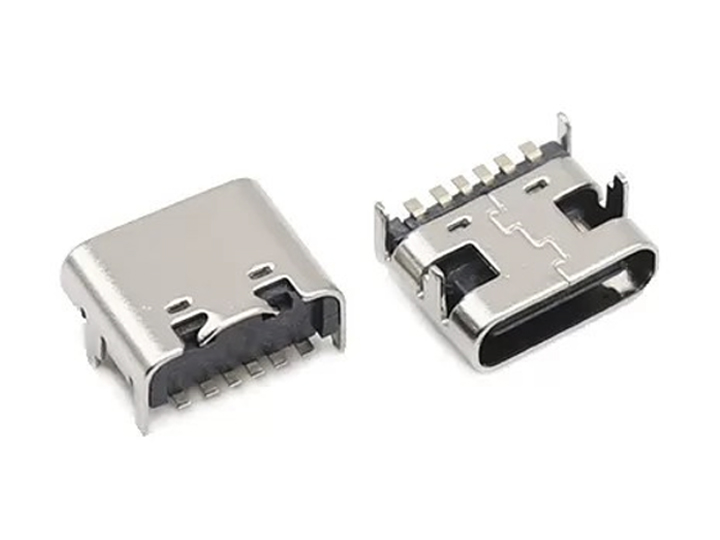

24Pin, 16Pin, 6Pin 제품군의 주요 용도 차이는 무엇인가요?
24Pin 제품은 풀-기능(Full-Featured) 사양으로 초고속 데이터 전송(USB 3.0/4.0 대역)과 영상 출력, 고속 충전을 동시에 지원하는 마스터 보드용에 적합합니다. 16Pin 제품은 데이터 전송(USB 2.0 수준)과 충전 기능을 균형 있게 지원하는 일반 스마트 기기에 최적화되어 있으며, 6Pin 제품은 오직 전원 공급 및 충전 목적에만 맞춤 설계되어 가성비 높은 충전 전전용 모듈에 폭넓게 적용됩니다.
상세 및 최신 제품 현황은 상기 ‘제조사 홈페이지’ 참조부탁드립니다. 그리고, 기술 문의 및 요청사항은 아래 이메일 문의주시면, 담당자가 확인 후 회신드리겠습니다.
